13. Лакоткани, ленты и лакированные

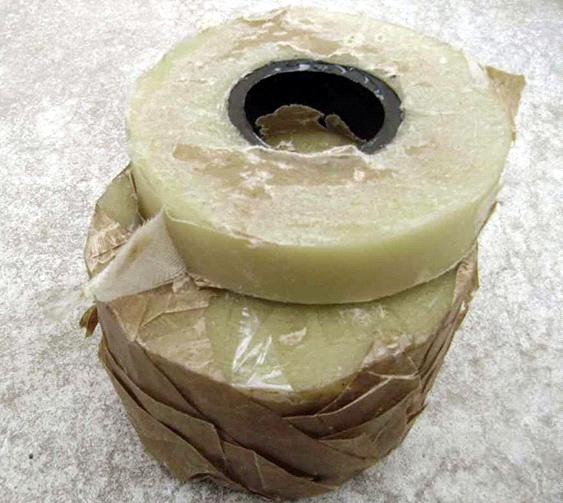

Лакоткани представляют собой гибкие рулонные материалы, состоящие из какой-либо тканевой основы, пропитанной электроизоляционным лаком. В качестве тканевых основ применяют хлопчатобумажные, шелковые, капроновые и стеклянные (из стеклянного волокна) ткани. Лак, которым пропитывают тканевые основы, после отверждения образует на лакоткани гибкую пленку, которая обеспечивает материалу высокие электроизоляционные свойства, тканевая же основа придает ему механическую прочность.

Лакоткани широко применяют в качестве пазовой и межвитковой изоляции в электрических машинах низкого напряжения, а также в трансформаторах. Кроме того, лакоткани используют для наружной изоляции катушек и отдельных групп проводов в электрических аппаратах и приборах

В соответствии с примененной тканевой основой лакоткани делят на хлопчатобумажные, шелковые, капроновые и стеклянные (стеклолакоткани).

В качестве основ хлопчатобумажных лакотканей служат тонкие прочные ткани (перкаль и др.). Хлопчатобумажные, шелковые, капроновые и стеклянные лакоткани на масляных лаках по нагрево- стойкости относятся к классу А, т. е. их можно применять при рабочих температурах, не превышающих 105°С. Стеклолакоткани же на кремнийорганических лаках по нагревостойкости относятся к классу Н (180 °С) и обладают высокой влагостойкостью и стойкостью к грибковой плесени. Стеклолакоткани, пропитанные кремнийорганическими составами, применяются в электрических машинах и аппаратах нагревостойкого и тропического исполнения.

Как и все волокнистые материалы, лакоткани обладают наибольшим разрушающим напряжением при растяжении в направлении основы, т. е. вдоль полотна, а меньшей прочностью —поперек полотна. Водопоглощение хлопчатобумажных лакотканей 4,5—6,0 %, шелковых 3,5—5,0 %, стеклянных 1—2,0 %.

Липкие электроизоляционные ленты изготовляют на основе хлопчатобумажных или стеклянных (стекловолокнистых) лент, а также лент из поливинилхлоридного пластиката.

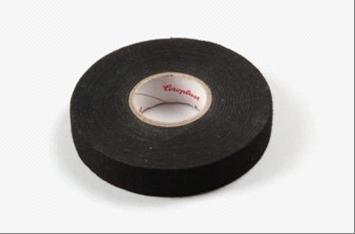

Прорезиненная хлопчатобумажная лента представляет собой миткалевую ленту, пропитанную вязким резиновым составом.

Липкая поливинилхлоридная лента широко применяется в устройствах низкого напряжения. Ее можно применять до температуры 6065 -°С, так как при более высокой температуре она начинает размягчаться.

Липкая нагревостойкая стеклолента изготовляется из стеклянной ленты (из бесщелочного стекла), пропитанной нагревостойким кремнийорганическим лаком.

Она применяется для изоляции лобовых частей обмоток электрических машин и аппаратов с высокими рабочими температурами (до 155°С).

Хлопчатобумажные лакированные (линоксиновые) трубки (чулки) выполняются из хлопчатобумажной пряжи, пропитанной масляным лаком, имеют внутренний диаметр от 0,5 до 10 мм и толщину стенки от 0,5 до 0,9 мм. Линоксиновые трубки могут работать при температурах от- 50 до + 105°С и применяются для изоляции выводных концов и мест соединений в электрических аппаратах, а также в трансформаторах (сухих и с масляной изоляцией).

Лакированные стекловолокнистые трубки (чулки) выполняются из стекловолокнистой пряжи и пропитываются полиуретановым, эпоксидным или нагревостойким кремнийорганическим лаком. Стекловолокнистые лакированные трубки имеют внутренний диаметр от 1 -10 мм и толщину стенки 0,4-0.5 мм. По сравнению с линоксиновыми трубками они менее эластичны, но обладают высокой влагостойкостью и применяются для изоляции выводных концов и мест соединений в электрических машинах и аппаратах.
