Лабораторно-практическое занятие № 7
Тема:«Компенсация реактивной мощности»
Цель:изучить способы компенсации реактивной мощности, сущность и значение коэффициента мощности
Оборудование: лабораторный стенд «Компенсация реактивной мощности»
Порядок выполнения работы:
1. Изучить сущность коэффициента мощности. От чего он зависит? На что влияет?
2. Изучить принцип работы и сущность компенсации реактивной мощности с помощью синхронного компенсатора.

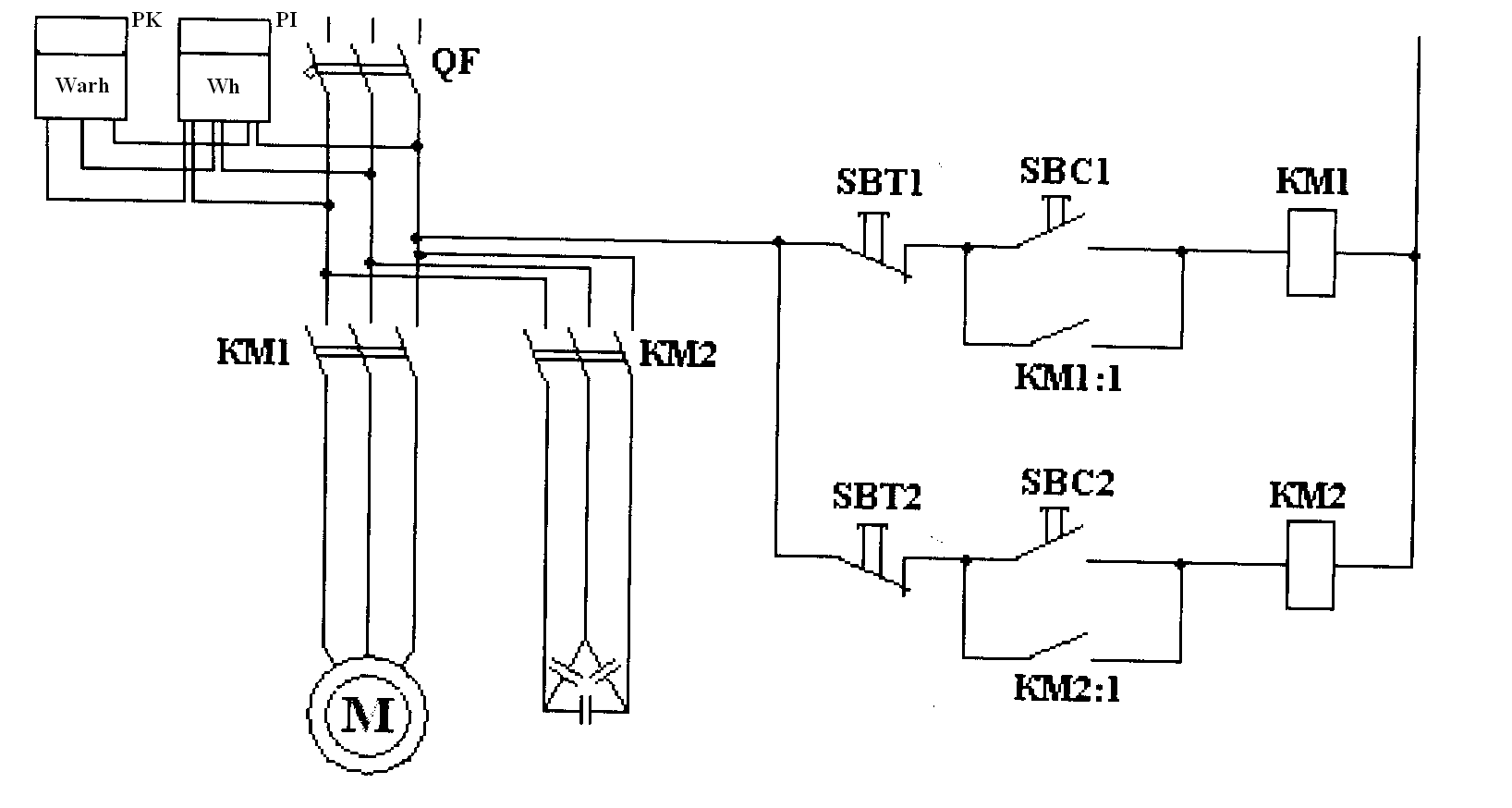

3. Изучить принцип работы и сущность компенсации реактивной мощности с помощью статических конденсаторов. Зарисовать схемы включения компенсирующих устройств.
4. Собрать схему и сдать на проверку преподавателю.
5. Произвести пуск двигателя нажатием кнопки SBC1. Обратить внимание на скорость вращения диска счетчиков активной и реактивной энергии.
6. Включить батарею конденсаторов для компенсации реактивной мощности нажатием кнопки SBC2. Обратить внимание на скорость вращения диска счетчиков активной и реактивной энергии.
7. Отключить конденсаторную батарею нажатием кнопки SBТ2.
8. Отключить электродвигатель нажатием кнопки SBТ1.
9. В присутствии преподавателя разрядить батарею конденсаторов.
10. Сделать выводы о проделанной работе.
Контрольные вопросы:
1.Перечислите мероприятия по компенсации реактивной мощности:
Не требующие применения компенсирующих устройств |
С применением компенсирующих устройств |
2. Перечислите и поясните возможные виды компенсации в сетях до 1000 В.
3. Поясните, как выполняется продольная и поперечная компенсация.
4. Перечислите недостатки синхронных компенсаторов.
5. Изобразите диаграмму работы компенсирующего устройства. Поясните ее.
Литература
1. Липкин, Б.Ю. Электроснабжение промышленных предприятий и установок / Б.Ю.Липкин. - М.: Высш. шк., 1990. – 366с.
2. Конюхова, Е.А. Электроснабжение объектов / Е.А.Конюхова. - М.: Издательство «Мастерство», 2002. - 320 с.
