3. Электрические характеристики

Удельное электрическое сопротивление (р).

Любой электротехнический материал - проводник, полупроводник и даже диэлектрик проводит электрический ток. Для того чтобы определить степень электропроводности того или иного материала надо определить его удельное электрическое сопротивление р (Ом *м) рассчитывается по формуле:

R − общее электрическое сопротивление образца материала Ом.

L − длина пути тока в образце материала м.

S − площадь образца материала, через которую протекают токи проводимости м2

Удельные сопротивления металлических проводников очень малы. Это указывает на большую электрическую проводимость проводниковых материалов.

Большие удельные сопротивления диэлектриков указывает на их весьма малую электрическую проводимость. У диэлектриков надо учитывать два удельных сопротивления: Удельное объёмное сопротивление ри и удельное поверхностное сопротивление ps.

𝝆u  позволяет оценить электрическое сопротивление диэлектрика при прохождении тока через его объём, a ps  − электрическое сопротивление при протекании тока по его поверхности. Численное значение рu всегда больше ps В проводниковых и полупроводниковых материалах измеряют общее р, т.к. в них нельзя рассчитать токи ри и ps. Это объясняется повышенной электрической проводимостью данных материалов.

Для газообразных и жидких диэлектриков поверхностное сопротивление не рассчитывается.

Электропроводность диэлектриков зависит не только от агрегатного состояния вещества, но и от содержания примесей, от температуры, влажностных характеристик материала, состояния поверхности  и других характеристик.

 1- проводник;2- полупроводник; 3- диэлектрик

Температурный коэффициент удельного сопротивления ТКР

С увеличением температуры объёмное сопротивление уменьшается, т.е. ТКр для диэлектриков имеет отрицательное значение.

ТКр. − позволяет оценить изменение удельного электрического сопротивления материалов при изменении его t. При линейном изменении удельного сопротивления (в узком интервале t) значение  рассчитывается по формуле:

где p1 и p2 удельное электрическое сопротивление материала при начальной . На рисунке видно ТКР проводников >0. Это указывает на рост сопротивления с повышением температуры.  У диэлектриков ТКР < 0, что указывает на уменьшение сопротивления этих материалов с повышением t.

Электрическая прочность Епр.

Под воздействием внешнего электрического поля и других факторов в диэлектрике может образоваться проводящий канал, т.е. могут теряться изоляционные свойства. Потеря диэлектриком изоляционных свойств называется пробоем.

Минимальное напряжение, приложенное к диэлектрику, при котором наступает пробой, называется пробивным напряжением Uпр.

Напряжение пробоя зависит от толщины диэлектрика и не является однозначной характеристикой его прочности. Электрической прочностьюпр) диэлектриков считается минимальная напряжённость однородного электрического поля (однородным называется электрическое поле, напряжённость во всех точках которого одинакова),  при которой происходит пробой - разрушение диэлектрика с образованием в нём сквозного канала с очень большой проводимостью. Рассчитывается по формуле:

Unp-пробивное напряжение, при котором наступает пробой диэлектрика (В).

h − толщина диэлектрика в месте пробоя (м).

Т.к. диэлектики пробиваются при очень больших напряжениях (1000В) значения электрической прочности выражают в MB на м толщины.

Электрическая прочность диэлектриков зависит от агрегатного состояния и структуры материала, наличия примесей, однородности поля, расстояния между электродами (толщины диэлектрика), площади электродов и других факторов.

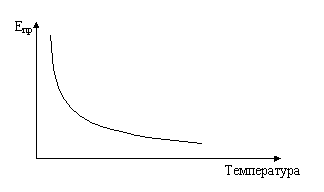

Епр уменьшается с увеличением толщины диэлектрика и с повышением температуры. Это связано с увеличением тока проводимости и возрастанием количества теплоты, выделяемой в диэлектрике.

При изготовлении электротехнического оборудования электрическая прочность изоляции (Епр) должна обеспечить надёжную работу оборудования в течение срока службы (20-40 лет). Это означает, что напряжение пробоя изоляции Uпр должно быть больше как максимального рабочего напряжения, так и возможных перенапряжений, которые могут возникать в электрических установках и системах. Эти перенапряжения могут превышать рабочие напряжения в 2-3 раза и более.

Виды пробоя.

В зависимости от механизма развития проводящего канала различают следующие виды пробоя: электрический, тепловой и электрохимический.

Электрический пробой возникает в сильных электрических полях и обусловлен электронными процессами – ударной и фотонной ионизацией. Этот вид пробоя преобладает в газообразных диэлектриках.

В жидких и твёрдых диэлектриках электрический пробой имеет место при  больших   значениях напряжённости электрического поля  и при наличии в этих материалах газовых включений.

Тепловой пробой возникает при уменьшении электрического сопротивления диэлектрика за счёт нагрева. увеличение температуры диэлектрика возможно как за счёт увеличения тока утечки через диэлектрик, так и в результате нагрева токоведущих проводников при перегрузках и недостаточном охлаждении. Этот процесс может носить лавинообразный характер – вплоть до термического разрушения диэлектрика. Такой механизм пробоя характерен для жидких и твёрдых материалов.

Электрохимическим пробоем называется механизм образования проводящего канала в диэлектрике в результате одновременного воздействия как электрических, так и химических процессов. Он может развиваться в жидких и твёрдых диэлектриках, а также на поверхности твёрдых материалов.
