9. Электроизоляционные лаки. Электроизоляционные эмали. Компаунды.

Лаками называют коллоидные растворы высыхающих масел, смол, битумов, эфиров целлюлозы, полиэфирных и кремнийорганических соединений, составляющих лаковую основу в летучих растворителях. В процессе изготовления изоляции лаки используются в жидком виде. При сушке лака растворитель улетучивается, а основа переходит в твердое состояние, образуя тонкую лаковую пленку.

Видео о электроизоляционных лаках

В качестве растворителей используют бензол, спирт, ацетон, керосин. Для ускорения процесса сушки и придания пленкам специфических свойств в лаковый раствор добавляют сиккативы (жидкие или твёрдые вещества, вводимые для ускорения высыхания), пластификаторы (вещества, придающие лаковой плёнке эластичность) и красители.

Лаки классифицируют по режиму сушки (горячая (печная) и холодная (воздушная)), назначению и химическому составу. Горячая сушка при температуре более 70°С применяется для лаков с термореактивной основой. Эти лаки обладают лучшими электрическими и механическими свойствами. Холодная сушка (t = 20—25 °С) применяется для лаков с термопластичной основой.

По химическому составу, в зависимости от лаковой основы, все лаки подразделяются на смоляные, масляные, битумные, масляно-смоляные, масляно-битумные.

Смоляные лаки − растворы синтетических, искусственных или природных смол. К этому классу относятся кремнийорганический, бакелитовый, эпоксидный, поливинилхлоридный, полиэфирный лаки. Их в зависимости от назначения подразделяют на пропитывающие и покрывные.

Основу масляных лаков составляют высыхающие масла. Эти лаки применяются для производства лакотканей, пропитки многослойной изоляции.

Битумные лаки − растворы битумов в органических растворителях. Пленка этих лаков обладает малой гибкостью, низкой нагревостойкостью и небольшой стойкостью к растворителям. Такие лаки используются для антикоррозийных покрытий.

Масляно-смоляные лаки − масляные лаки на основе природных или синтетических смол, обладают повышенной эластичностью, низкой гигроскопичностью, и высокой механической прочностью.

Масляно-битумные лаки помимо битумов содержат высыхающие масла. Пленки этих лаков более гибкие и менее подвержены воздействию растворителей, чем чисто битумных.

По назначению − на пропиточные, покрывные и клеящие.

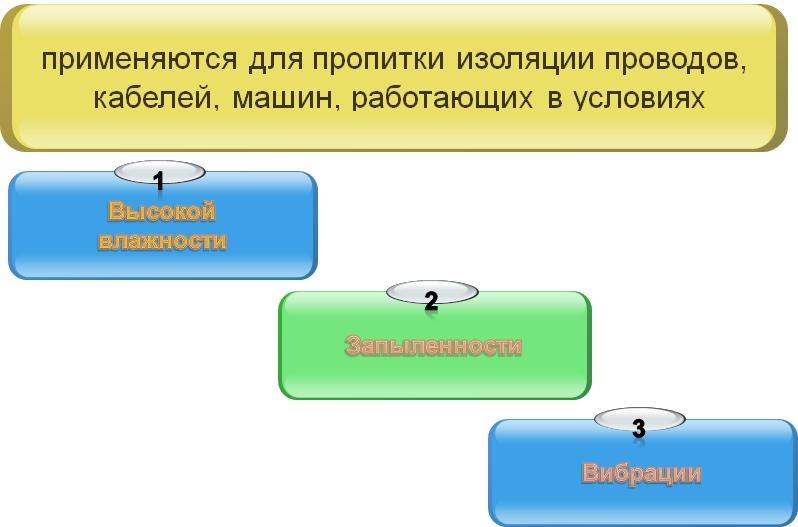

Пропиточные лаки применяются для пропитки волокнистых и пористых материалов. В результате пропитки из пор вытесняется воздух (газы), освободившееся пространство заполняется лаком, который после высыхания отвердевает.

Пропитанные материалы обладают более высокой электрической прочностью, повышенной теплопроводностью, меньшей гигроскопичностью и лучшими механическими свойствами. Органическая изоляция после пропитки в меньшей мере подвергается окислительным процессам, что повышает ее нагревостойкость.

Пропиточные лаки должны обладать хорошими проникающими, скрепляющими (клеящими) свойствами, быстро затвердевать и обеспечивать длительное функционирование изоляции в диапазоне рабочих температур.

Для пропитки изоляции используют масляно-битумные, масляно-алкидные, кремнийорганические, алкидно-резольные лаки.

Покрывные лаки предназначены для защиты изделий от воздействия внешней среды и паров агрессивных веществ. К ним предъявляются следующие требования:

-хорошая адгезия к покрываемой поверхности;

-высокие электроизоляционные свойства;

-хорошая защита поверхности от проникновения влаги и других веществ;

-отсутствие отрицательного воздействия на оптические характеристики оптоэлектронных устройств;

-улучшение внешнего вида поверхности, предотвращение загрязнения.

К покрывным относятся кремнийорганический лак, лаки на поливинилацетатной и полиуретановой основе, полиамидный и полиимидный лаки, масляные лаки.

Клеящие лаки (клеи) предназначены для склеивания твердых материалов, листов, пластин, пакетов, расщепленной слюды, фольгированных и других диэлектриков.

К клеящим лакам относятся полиуретановые и эпоксидные клеи, применяющиеся для склеивания пластмасс, стекол, керамики и др.

Карбонильный клей, обладающий высокой механической прочностью и стойкостью к воздействию масел, керосина, бензина, применяют для склеивания керамики.

Глифталевый лак − синтетическая алкидная смола, модифицированная канифолью и растительными маслами, применяется для приклейки пластин и кристаллов полупроводниковых материалов подложки.

Эмали представляют собой разновидность покрывных лаков, в состав которых вводят неорганические наполнители (пигменты) − железный сурик, оксиды цинка, титана. Пигменты повышают твердость, теплопроводность, влагостойкость лакового покрова и придают соответствующую окраску.

Эмали в основном используются в качестве защитных покрытий поверхностей различных деталей, элементов радиоэлектроники, корпусов приборов.

Широкое применение находят глифталевые и эпоксидные эмали.

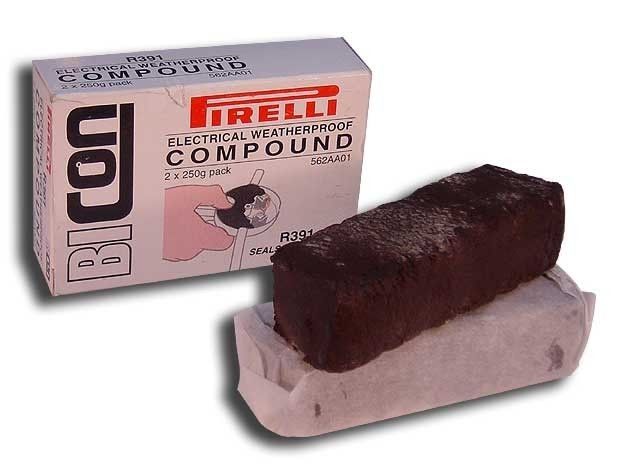

Компаунды − это смесь различных изоляционных материалов, не содержащих растворителей. В исходном состоянии могут быть жидкими, твёрдыми и пастообразными. В процессе изготовления изоляции или отдельных деталей в жидкие компаунды вводят отвердитель.

Свойства компаундов зависят от исходной смолы и отвердителя. Для улучшения механических и температурных характеристик (уменьшение усадки, растрескивания, повышение теплопроводности) в жидкие компаунды добавляют наполнители (кварц, фарфоровую муку и др.).

Твердые компаунды предварительно нагревают до определенной температуры для получения массы требуемой вязкости.  В зависимости от исходной смолы,  компаунды подразделяют на термореактивные и термопластичные.

Термореактивные компаунды обладают более высокой термостойкостью по сравнению с термопластичными. Однако изоляция на их основе при повреждении не подлежит ремонту.

Термопластичные компаунды размягчаются при нагревании и отвердевают при охлаждении. При пропитке изоляции температура жидкого компаунда не должна вызывать повреждение изоляции (изделия), а температура размягчения должна быть выше допустимой рабочей температуры, чтобы исключить вытекание компаунда при работе.

По назначению компаунды подразделяются на пропиточные и заливочные.

Пропиточные компаунды, как и лаки, обладают малой вязкостью, служат для пропитки волокнистых и пористых материалов.

Заливочные компаунды используют для заполнения сравнительно больших полостей и полостей между деталями, а также для нанесения относительно толстых покрытий на детали, блоки, узлы.

И заливочные и пропитывающие компаунды должны обладать хорошими адгезийными свойствами. Широкое применение получили синтетические компаунды − эпоксидные, кремнийорганические, полиэфирные.

Эпоксидные компаунды представляют собой модификацию эпоксидных смол с отвердителями, пластификаторами и наполнителями. Они обладают хорошей адгезией к металлам, пластмассам, волокнистым материалам, керамике; малой усадкой; повышенной механической прочностью; широким диапазоном рабочих температур (-60...+ 130 °С).

Эпоксидные компаунды применяются в качестве заливочных при изготовлении трансформаторов (измерительных и малой мощности), блоков резисторов, в производстве полупроводниковых приборов и интегральных схем.

Кремнийорганические компаунды представляют собой вязкие жидкости, которые после полимеризации образуют упругие твердые вещества. Они обладают высокими механическими и диэлектрическими свойствами, высокой пропитывающей способностью, термостойкостью ( -60...+25 °С).

Кремнийорганические компаунды применяются для опрессовки и герметизации интегральных схем и полупроводниковых приборов, для пропитки и заливки трансформаторов (малой мощности).

Полиэфирные компаунды. Их недостатком является значительная усадка. Область применения − герметизация оптоэлектронных приборов и интегральных схем.

По сравнению с лаками все компаунды обеспечивают лучшую влагостойкость и герметизацию благодаря отсутствию следов испаряющегося растворителя.
